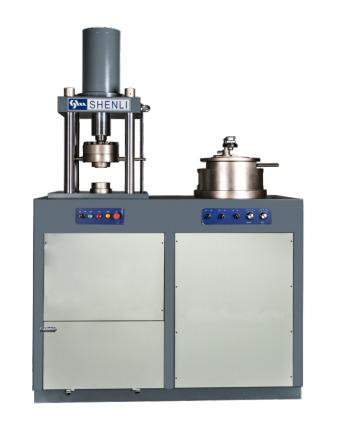

擴孔試驗機 用途與性能特點：1）板材擴孔試驗機主要用于板材的擴孔性能試驗，屬于金屬薄板的工藝性試驗。2）板材擴孔試驗分為沖孔和擴孔兩個步驟，試驗機有兩個工位分別完成兩步試驗。3）本機擴孔工位采用壓邊、擴孔同軸一體缸結構，配合一體化加載體，能安全快捷地完成擴孔試驗。4）本擴孔機沖孔模具上下梁采用一次性加工完成，模具導向柱導向。保證沖孔對中性。符合《GB/T 15825.4-2008 金屬薄板成形性能與試驗方法 第4部分：擴孔試驗》?！禛B/T 24524-2009 金屬材料 薄板和薄帶 擴孔試驗方法》。 更多信息 >

CX系列板材成型試驗機 名稱：金屬板材成型試驗機用途及性能特點1) 用于板材的延展性測試，為金屬薄板的工藝性試驗。主機采用液壓夾緊，伺服沖壓，沖壓速度可預先設定，成型夾具裝卸試樣方便。試樣送入后，按自動按鈕既可完成夾緊，沖壓。試樣出現裂紋自動停止試驗，并且裝有高精度攝像頭易于觀察裂紋有峰值記憶功能，最大沖壓力，變形高度自動記憶。變形深度，沖壓力采用微機顯示，鼠標鍵盤操作，可預先設定變形深度。2) 該試驗機當試樣出現裂紋時，測量系統自動顯示試驗結果。成型夾具為敞開式結構，便于觀察板材是否出現裂紋。成型夾具采用自動調心構造，以保證試樣夾緊時試樣夾緊受力均勻。3) 試樣噴涂散斑，系統自動采集成型試驗時板料變形的序列視頻圖像，基于數字圖像相關法技術，自動計算板料成型的三維全場應變，從而生成成型極限曲線FLC。符合標準符合《GB/T4156-2007/1S020482/20033《金屬材料薄板和薄帶埃里克森杯突試驗》?！禛B/T15825-2008金屬薄板成型性能與試驗方法》《GB/T2417-2009/1S012004-2:2008《金屬材料薄板和薄帶成型極限曲線的測定》。技術參數產品型號CX-60CX-300CX-600CX-1000最大試驗力60kN30kN600kN1000kN試驗力測量范圍2%～100%FS2%～100%FS2%～100%FS2%～100%FS試驗力示值準確度±1%±1%±1%±1%杯突示值誤差±0.01mm±0.01mm±0.01mm±0.01mm沖壓速度2～100mm/min1～100mm/min1～100mm/min1～100mm/min最大夾緊力25kN200kN600kN1000kN夾緊力相對誤差±2%±2%±2%±2%模具標準杯突Φ20±0.05標準杯突Φ20±0.05標準中規定附具均可配置標準中規定附具均可配置夾持試樣厚度0.05～2mm0.1～3mm0.1～3mm0.1～3mm沖壓行程60mm110mm130mm150mm夾緊行程40mm40mm40mm40mm板材最大寬度100mm110mm110mm110mm可完成試驗杯突試驗杯突試驗杯突、拉深、FLD、擴孔、錐杯、突耳試驗杯突、拉深、FLD、擴孔、錐杯、突耳試驗電源3kw/AC380V/50HZ3kw/AC380V/50HZ5kw/AC380V/50HZ8kw/AC380V/50HZ主機外形尺寸760mm×360mm×1700mm930mm×1200mm×1400mm930mm×1200mm×1400mm1000mm×1260mm×1460mm重量約1200kg約1800kg約2500kg約3500kg  更多信息 >
