WJB-D系列機器人控制全自動低溫沖擊試驗機系統
發布時間：2024-05-27 11:02:24 瀏覽次數：835次
行業：金屬

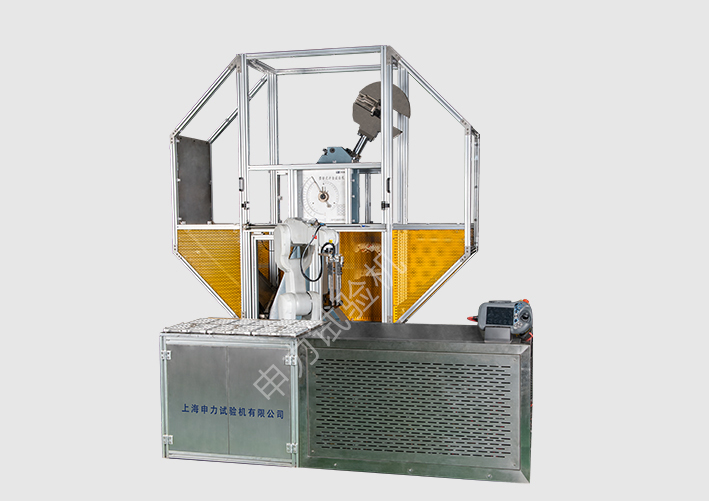

名稱：750J機器人控制全自動低溫沖擊試驗機系統
性能特點

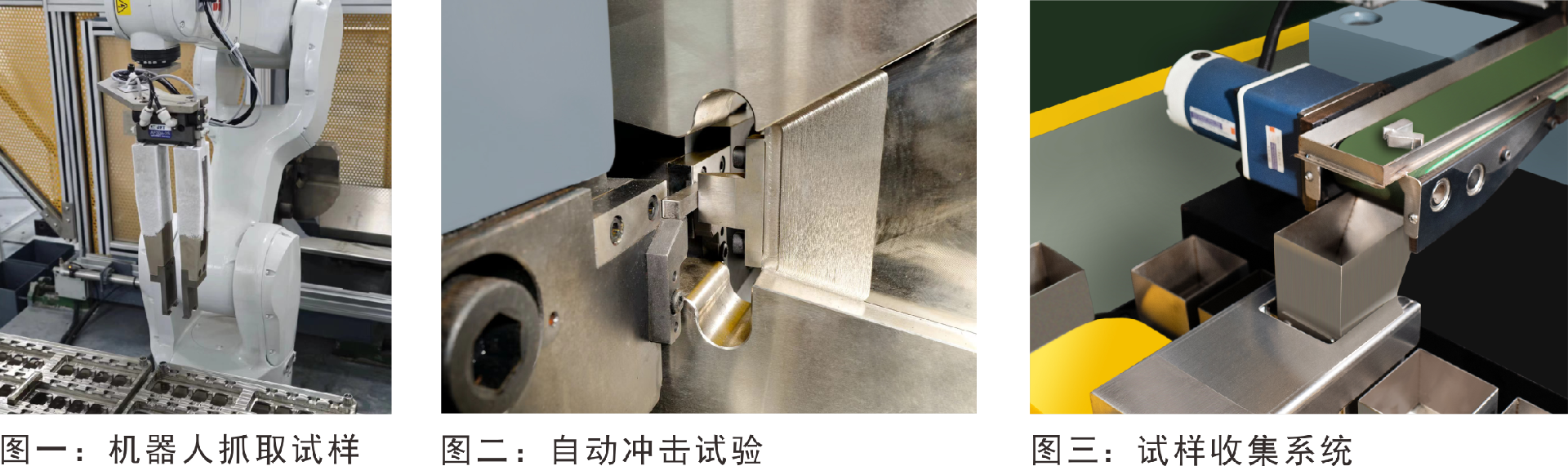

微機控制全自動機器人沖擊試驗機為智能化設備，可實現常溫沖擊試驗、配置低溫系統能實現低溫沖擊試驗、機器人沖擊系統將獨立完成整個試驗(包括取擺、取樣、設定低溫溫度、保溫時間、試樣缺口對中、機器人自動擺放試樣、沖擊、試驗結果判斷、試驗結果傳送、試樣回收系統等，本設備通過ABB機器人控制實現無人化24小時試驗，大大降低了操作人員的工作強度，提高工作效率。(傳統設備為輸送帶自動送料，通過試樣端面送樣定位，對試樣制樣端面要求比較高，尤其在大批量試驗時加工試樣的精度很難做保證;如果做低溫試驗還容易出現試樣粘連)。
采用日本進口伺服電機和進口離合-摩擦式制動器的雙傳動結構，可使擺錘停在30°~150°位置，從而實現變角度沖擊功能。
微機控制全自動機器人沖擊試驗機測量金屬材料動負荷抵抗沖擊性能的檢測儀器，能顯示沖擊能量、擺錘仰角、沖擊速度等參數并打印試驗報告，是深入進行材料動態斷裂性能研究的重要試驗設備，適用于鋼鐵冶金、航空航天、質量監督、教學科研單位等領域。
技術參數
型號規格 | WJB-150D | WJB-300D | WJB-450D | WJB-750D |
最大沖擊能量（J） | 150 | 300 | 450 | 750 |
沖擊速度（m/s） | 5.24 | |||
擺錘預仰角（°） | 30～150可調 | |||
角度分辨率（°） | 0.025 | |||
擺軸中心至試樣中心距離 | 750 | |||
試樣支座跨距 | 40 | |||
試樣支座端部圓弧半徑 | R1 | |||
試樣支座支撐面傾角 | 11°±1 | |||
沖擊刀刃圓弧半徑 | R2或R8 | |||
沖擊刀刃夾角 | 30° | |||
沖擊刀刃厚度 | 16 | |||
試樣規格 | 55×10×10 / 55×10×7.5 / 55×10×5 | |||
電源 | 交流三相五線380V | |||
功率 | 6（不含低溫系統） | 7（不含低溫系統） | ||
主機外形尺寸 | 2100×1100×2150 | 2200×1100×2200 | ||
重量 | 1200 | 1500 | ||
