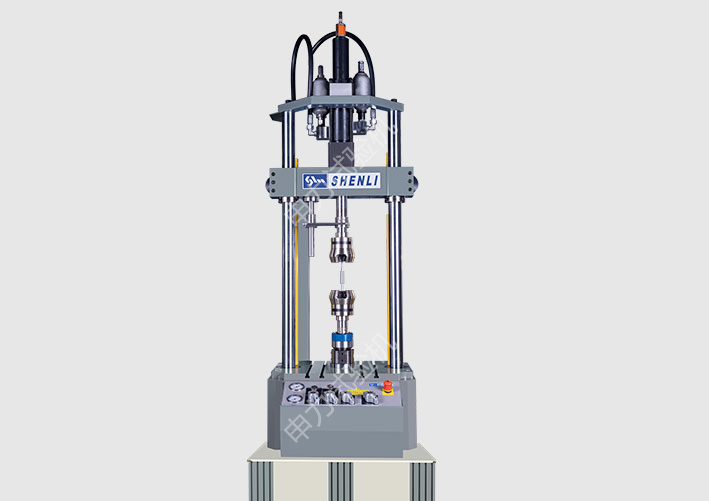

名稱：PLW-30kN動態疲勞試驗機

性能特點：

1）高剛度立柱，軸承鋼材質，表面鍍鉻處理，數控恒溫磨床加工確保載荷框架同軸和剛度。

2）整體鍛打制造高剛度橫梁、工作臺，提高整體動態性能。

3）美國Inter face負荷傳感器，適用于動態和靜態試驗，具有溫度補償、偏載補償、氣壓補償?shù)裙δ?，反映無滯后現象。

4）標準配置液壓楔形夾具，具有夾持力可調整，夾持速度可調整等功能，夾持穩固可靠。根據需要，可配置其它拉伸附具。

5）橫梁升降油缸，具有同步調整功能和升降速度調整功能，橫梁調整到位后可快速自鎖。

6）高精度低摩擦作動缸，位移傳感器同軸安裝，確保位移測量精度。

7）采用美國MOOG伺服閥以獲取最高頻響和最精確控制。

8）安裝耦合儲能器，降低壓力脈動以改善試驗控制和數據精確度。

9）對中系統調節環，用于試驗機同軸度調整，可快速實現前后左右和角度方向?qū)崿F(xiàn)同軸度調整。

10）集中操控臺，知名進口品牌插裝閥實現升降、夾緊、鎖緊及壓力調整等功能，結構緊湊，操作方便。

應用范圍：

1）金屬、非金屬材料及其構件的靜態強度試驗、高周疲勞試驗以及金屬材料在塑性變形區域內的低周循環疲勞特性。

2）金屬、非金屬材料的高溫疲勞試驗、蠕變交互試驗。

3）斷裂力學和裂紋擴展速率試驗以及進行拉伸壓縮，彎曲等靜態試驗。所有這些試驗都可以在應力控制，應變控制(使用引伸儀)和位移控制模式下運行。

4）完全符合《GB/T3075-2021 金屬材料疲勞試驗軸向力控制方法》、《GB/T228.1-2021 金屬拉伸試驗方法》等試驗標準。

5）完全滿足GB/T 28900-2022 《鋼筋混凝土用鋼材試驗方法》、GB/T 1499.2-2018《鋼筋混凝土用鋼 第2部分熱軋帶肋鋼筋》中規定的帶肋鋼筋軸向疲勞試驗方法。

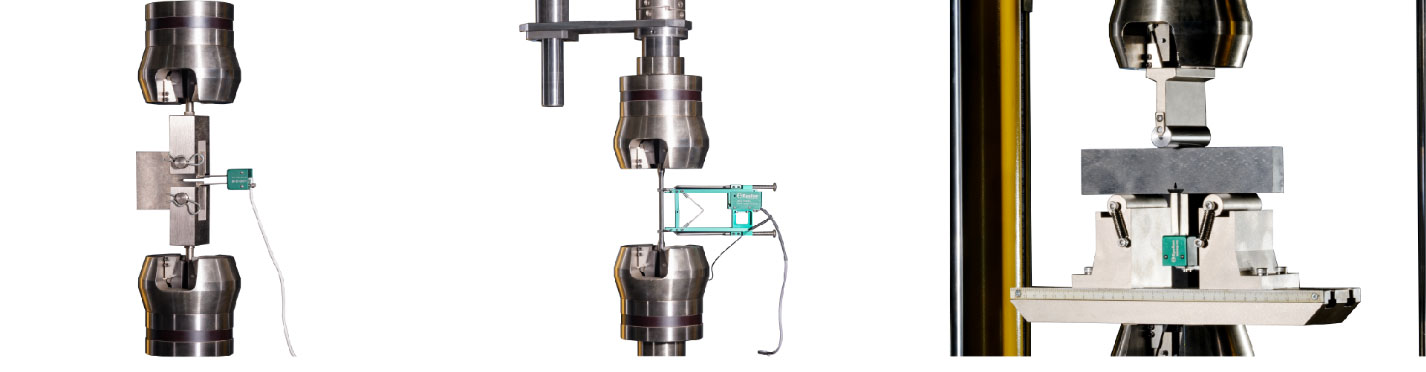

    裂紋擴展試驗              拉伸疲勞試驗                斷裂韌性試驗

設備組成：

     動態載荷傳感器                                  對中環                    控制器

      位移傳感器                 伺服閥                  液壓動力系統

  循環冷卻水系統                 平鉗口                       圓鉗口

軟件：

DynaTest 900試驗軟件是申力公司自主研發的動態疲勞試驗軟件。結合疲勞試驗機主機，可進行拉伸疲勞、壓縮疲勞和靜態拉伸試驗。在做疲勞試驗時，該軟件支持正弦波、三角波、鋸齒波、方波、半波、自定義波等波形的載荷、位移、應變控制循環試驗。還具有組合波形、隨機波形、變頻、變幅等加載模型。疲勞試驗試樣形狀：支持板材（鉚接和焊接）、棒材和管材等試樣。該試驗軟件支持預制裂紋、裂紋擴展試驗，可進行線性彈性和彈塑性斷裂韌性測試?？砂凑疹A(yù)定義的標準進行試驗。支持多種與斷裂相關的測試標準，包括GB、ASTM、ISO、BS等系列的標準。斷裂試驗試樣類型：支持CTS、EB、MT等多種試樣。

           半正弦波                         方波

           鋸齒波                          三角波

            斜波                           正弦波

           自定義波

技術參數：
